水力控制阀工作原理、构造、选型及注意事项

www.jtcn.net

一、水力控制阀的原理：

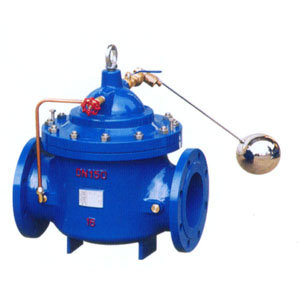

水力控制阀是以管道介质压力为动力，进行启闭、调节的阀门。它由一个主阀和附设的导管、针阀、球阀和压力表等组成、根据使用的目的、功能场所的不同，可演变成遥控浮球阀、减压阀、缓闭止回阀、流量控制阀、泄压阀、水力电动控制阀、紧急关闭阀等。 导阀随介质的液位和压力的变化而动作，由于导阀种类很多，可以单独使用或几个组合使用，就可以使主阀获得对水位和水压及流量等进行单独和复合调节的功能。但主阀阀体类似截止阀，阀门全开时，其压力损失比其他阀门要大得多，且各个开度损失系数越是与全闭状态接近，越是剧增，阀门口径越大就越显著。具有上述特性的阀门，在接近阀瓣的动作加速，易发生水锤的冲击，接近全闭时，阀门动作越缓慢越好，于是可在阀瓣上设置节流装置。另外先导阀的节流和动作部分要尽量避免设置特小口径的孔口，以免堵塞。必要时要加过滤网，定期检修及设置旁通管路。水力控制阀分隔膜型和活塞型两类，工作原理相同，都是以上下游压力差为动力，有导阀控制，使隔膜(活塞)液压式差动操作，完全由水力自动调节，从而使主阀阀瓣完全开启或完全关闭或处于调节状态。当进入隔膜(活塞)上方控制室内的压力水被排到大气或下游低压区时，作用在阀瓣低部和隔膜下方的压力值就大于上方的压力值，从而将主阀阀瓣推到完全开启的位置：当进入隔膜(活塞)上方控制室内的压力值处于入口压力与出口以来中间时，主阀阀瓣就处于调节状态，其调节位置取决于导管系统中的针阀和导阀的联合控制作用。导阀可以通过下游压力的变化而开大或关小其自身的小阀口，从而改变隔膜(活塞)上方控制室的压力值，控制主阀阀瓣的调节位置。可用于生活给水、消防系统及工业给水系统。

二、水力控制阀的构造，主要阀门零件材质如小表：

三、水力控制阀的选型及注意事项

使用水力控制阀，首先要注意选型。选型不当，会造成阻水和漏气现象。选用水力控制阀时，必须按设备每小时的耗汽量乘以选用倍率2-3倍为最大凝结水量，来选择水力控制阀的排水量。才能保证水力控制阀在开车时能尽快排出凝结水，迅速提高加热设备的温度。水力控制阀排放能量不够，会造成凝结水不能及时排出，降低加热设备的热效率。选用水力控制阀时，不能以公称压力选水力控制阀，因为公称压力只能表示水力控制阀体壳承受压力等级，水力控制阀公称压力与工作压力的差别很大。所以要根据工作压差来选择水力控制阀的排水量。工作压差是指水力控制阀前的工作压力减去水力控制阀出口背压的差值。选择水力控制阀要求准确无误地阻汽排水，灵敏度高，能提高蒸汽利用率，不泄漏蒸汽，工作性能可靠，背压率高、使用寿命长、维修方便是首选的条件。
