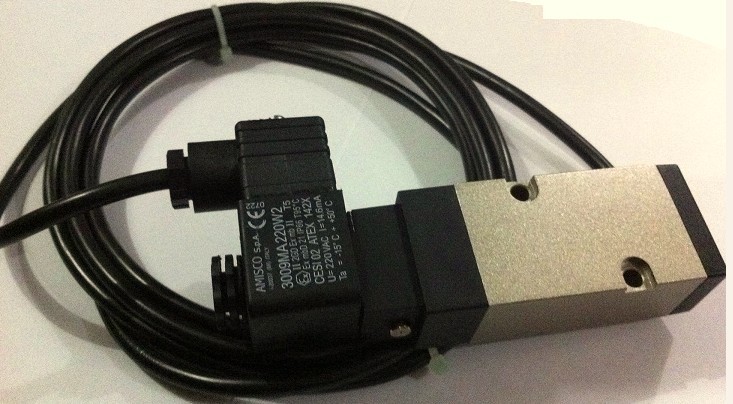

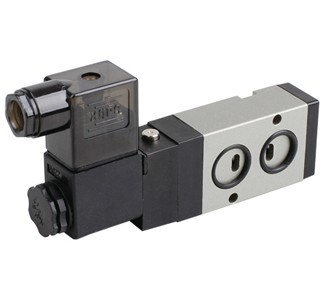

单控namur电磁阀

单控namur电磁阀

电磁换向阀—概述

V45K2、V45C2系列电磁阀用于气动阀门“开启”或“关闭”的电控操作。符合NAMUR连接标准，直接安装在气动执行器侧面，无需管子连接。根据仪表控制系统需要选择单电控或双电控。二位五通电磁阀配双作用式执行器，二位三通电磁阀配单作用式执行器。同时该产品有基本型(IP67)和防爆型，防爆级别为ExdⅡBT4，其防爆级别适用于工厂的易爆环境场所。也可根据需要选择适合的电压。

电磁换向阀—技术参数
结构形式：
动作方式：

复位方式：
接      口：
环境温度：
介质温度：
材      质：


安      装：

 滑动
电磁铁或手动操作，
按下并旋转手动操作钮可实现手动状态锁定。
气动弹簧复位、机械弹簧复位、电磁铁操作复位。
ISO228/1标准G1/4
-20℃～+60℃（防爆型-15℃～+50℃）
-20℃～+80℃（防爆型-15℃～+50℃）
阀体和内部零件：阳极电镀铝合金、铜。
加固端盖：塑料。
密封圈：丁苯橡胶(NBR)和聚亚安酯(AU)。
符合NAMUR标准和VDI/VDE3845的双孔。


电气数据
标准电压：
特殊电压：
电压偏差：
功      耗：

工作方式：
防护等级：
电气连接：

 24VDC,24VAC50Hz,110VAC50Hz,220VAC50Hz
6V～110VDC,12V～254VAC,50或60Hz
±10%标准和防爆(ExdⅡBT4)线圈
标准线圈：AC启动功率6VA，稳定功率
4.3VA( 热态)DC2.6W(热态)，3W(冷态)
100%ED(DB),连续操作。
IP65带符合DIN40050的正确安装连接器
Pg9连接器



气路装置
功      能：
介      质：

额定流量：

公称通径：
换向时间：
特殊装备：

 2位3通NC(V45C2)，2位5通(V45K2)
经过过滤(50微米)、润滑的或非润滑的压缩空气，
而且干燥露点到-20℃。
V45K2型：QNn=1060N1/min，
V45C2型：1-2QNn-1060N1/min，2-3QNn=1060N1/min
DN7mm
大约40毫秒
防爆线圈EExmT6
