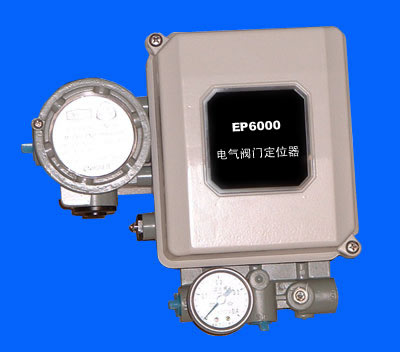

EP7000定位器
.jpg)
| 概 述 EP-7000/EP6000系列电气动阀门定位器是引进国外最新技术。由我厂研制成功的新产品。其技术性能均达到国外同类产品水平。它与气动调节阀、气动球阀、气动蝶阀等配套使用，将电动调节器的直流电流信号转换成气压力，控制阀门动作，同时根据阀门的位移或转角进行反馈，从而构成闭环控制回路，用以提高阀门的控制精度。克服真料函与阀杆的摩擦力。克服介质压差对阀门不平衡力，提高阀门动作速度。可实现分程控制（段幅信号），可改变阀的作用方式，可控制非标准操作压力各类型气动执行机构。 |
|
特 点 1、适用范围广：本定位器的放大器既适用于单作用型执行器，也适用于双作用执行器。 2、气动功率大，动作速度快，力平衡采用多回路，不易振荡，动作性能稳定。 3、本定位器具有正反作用的作用方式，可简单方便地调换安装校正。 4、一般定位器的恒节流孔经常会阻塞不通，导致定位器不正常工作的现象很多，而本定位器设计制造的恒节流孔机构，通针可以动作，方便疏解通孔，保持工作气路畅通无阻。 5、具有良好的复合防爆功能：由于线圈部件与接线盒采用可靠的防爆结构，各机构设计成组件化，所以该产品具有良好的复合防爆功能，它同时具备本质安全型“i”(ExdⅡCT6)，隔爆型“d”(ExdⅡBT6)。 6、本定位器的外壳防护等级为IP65。 7、结构紧凑，精密可靠。本产品零部件精密压铸，外型及内部结构工艺精致。各机构经优化组合设计，整体结构紧凑，采用不锈钢紧固件和先进的喷涂工艺处理、生产制造标志永久性等，具备了良好的防腐性能。 8、调校简单，安装方便：本定位器不需打开外壳亦可实现调整零点，行程范围调节方便，范围宽度大。定位器表壳（罩盖）用两只不锈钢螺钉紧固，安装打开可靠方便，表壳（罩盖）螺钉无散乱脱落和咬死现象。在定位器底面设有安装用的螺孔和根据要求附配过渡联接的安装板，从而可以适用于各种气动执行机构的方便地安装。 |
|
|
输入信号： |
4-20mA.DC（标准型、常规产品） | |||
| 4-12mA.DC、12-20mA.DC） | ||||
| 0-10mA.DC(变型产品) | ||||
| (0-5mA.DC、5-10mA.DC) | ||||
| 输出压力： | 0.02-0.7MPa | |||
| 耗 气 量： |
5NL/min单作用（供气0.14MPa） | |||
| 15NL/min双作用(供气0.4MPa) | ||||
| 输出特性： | 线性，等百分比，非线性 | |||
| 气源压力： | 0.14-0.7MPa | |||
| 额定行程： | 0-（10-100）mm。 | |||
| 基本误差： | ±1%（单作用）；±1.5%（双作用） | |||
| 回 差： | 1%（单作用）；1.5%(双作用) | |||
| 死 区： | 0.2%( 单作用)；0.4%(双作用) | |||
| 环境温度： | -35℃～ +60℃ | |||
| 相对湿度： | ≤90% | |||
| 防爆型式： | 隔爆型d(ExdⅡBT6)；本质安全型(ExiaⅡCT6) | |||
| 输入阻抗： | 4～20mA.DC/250Ω±5%(20℃时) | |||
| 气源接口： | Rc1/4（标准型） | |||
| 电源接口： | G1/2（标准型） | |||
| 外壳材料： | 铝合金，喷塑工艺处理 | |||
| 外型尺寸： | 192(长)×218(宽)×75(高)mm | |||
| 重 量： | 1.7Kｇ | |||
