气动执行器

气动执行器



缸体采用UNI6060压铸铝合金
标准阳极硬化抛光处理
极好的耐磨性
抗腐蚀
高技术的镀孔工艺使气缸具有低磨损高寿命

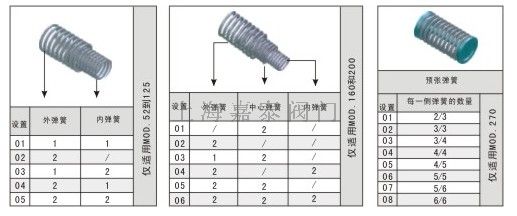

可选镀镍或涂高强环氧树脂漆 同心套叠弹簧设置
标准磷化处理
可适应不同的气压和扭矩设置
长安全螺栓，保证维修时安全拆装
DA/SR系列外形尺寸相同 对称的横齿设计
输出扭矩恒定
设计紧凑
受力平衡
紧固设计确保长寿命 螺丝
标准不锈钢螺丝防断裂系统
主要技术参数		 外部联接
符合Namur Norm标准的附件联接方式
符合Namur Norm标准的电磁阀接口
符合ISO5210-DIN3337标准底部阀门联接方式 一般技术规格
最大额定压力8Bar
标准工作温度范围-20℃～+85℃
高温:-20℃～+150℃，低温:-40℃～+85℃
90°±5°的行程
100%的出厂测试
钢 齿 轮
标准产品为表面镀镍防腐
防腐采用不锈钢
防断裂设计 POM活塞导向环
接触面积大　
应用自润滑材料无需加油
长寿命
密 封
标准型：NBR
高温型：VITON
低温型：HNBR

缸盖
外涂高强度环氧树脂漆
可选镀镍防腐涂层

活塞
根据需求可镀镍　　　　　　　安装多样化

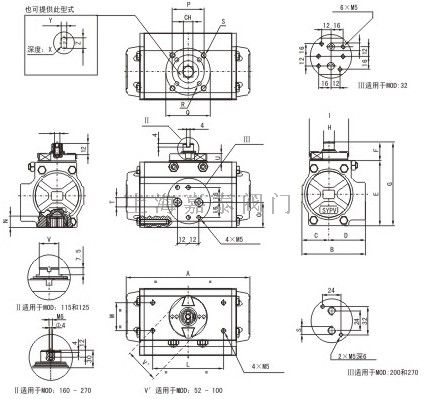

执行机构俯视图

类型 型号
32 52 63 75 85 100 115 125 160 200 270
逆时针旋转DA 0.03 0.03 0.06 0.12 0.20 0.33 0.53 0.83 1.15 1.74 4.50
顺时针旋转DA 0.03 0.04 0.08 0.12 0.19 0.27 0.47 0.66 1.10 1.70 4.50
逆时针旋转SR   0.09 0.14 0.22 0.31 0.44 0.83 1.08 1.75 2.38 4.50
顺时针旋转SR   0.09 0.14 0.22 0.33 0.46 0.78 0.90 1.34 2.19 6.20
注：以上参数均在0.6Mpa压力、未配阀的情况下测得的大致时间。执行机构耗气量 单位：升
类型 型号
32 52 63 75 85 100 115 125 160 200 270
逆时针旋转DA 0.44 0.10 0.19 0.36 0.51 0.79 1.29 1.63 3.61 5.70 15
顺时针旋转DA 0.03 0.13 0.23 0.44 0.64 1.00 1.71 2.21 4.76 9.83 17.8
逆时针旋转SR   0.11 0.19 0.36 0.53 0.80 1.38 1.78 2.52 7.58 15.8
重量表 单位：Kg
类型 型号
32 52 63 75 85 100 115 125 160 200 270
DA90 0.48 1.05 1.50 2.25 3.40 5.05 8.00 10.00 19.50 32.80 71.50
DA90   1.20 1.80 3.20 4.30 6.55 10.60 13.40 24.40 50.50 88.00



DA系列双作用执行器

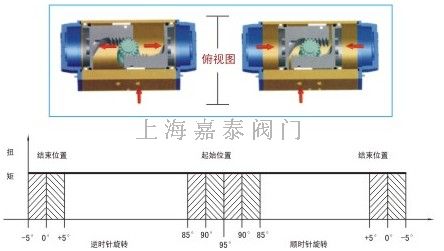

上图的示意图表明，双作用执行机构的扭矩值在整个行程过程中始终保持恒定。
用户可根据其具体要求，参考以下内容选定合适的执行机构型号：
1、明确所操作阀门的最大扭矩值。
2、扭矩值加大25%-50%的设定安全系数。(具体视阀门类型及加工工艺)
3、根据提供的扭矩值，参阅扭矩表及相应的气压值，得到的扭矩值应等于或超出所提供的扭矩值。
4、扭矩值确定下来后，查找相应的型号即可。 　　　　　　　　　　　　　　　　　　　　　　　DA系列双作用气动执行机构输出扭矩
型号 气源压力 Mpa
0.25 0.3 0.4 0.5 0.55 0.6 0.7 0.8
输出扭矩MM
DA32 3.5 4.2 6 7.5 8 9 10 11.5
DA52 8.8 10.7 14.5 18.3 20.2 22.1 25.9 29.8
DA63 15.6 19.1 25.9 32.8 36.2 39.6 46.5 53.3
DA75 28.9 35.1 47.5 59.8 66 72.2 84.5 96.9
DA85 41.4 50.4 68.6 86.7 95.8 104.9 123 141.2
DA100 65.7 79.8 108 136.3 150.4 164.6 192.8 221.1
DA115 108.8 132.2 178.9 225.6 248.9 272.3 319 365.7
DA125 143.3 174 235.3 296.6 327.3 358 419.3 480.6
DA160 300 360 480 600 660 720 840 690
DA200 562 675 900 1125 1237 1350 1575 1800
DA270 1304 1565 2086 2608 2869 3130 3651 4173

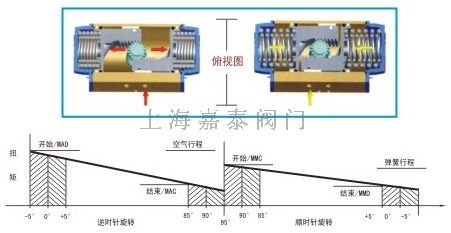

SR系列弹簧复位式执行器 　　　　　　 上图的示意图表明,弹簧复位式执行机构的扭矩不是恒定不变的而逐渐降低的。主要原因在于弹簧在空气行程阶段因
活塞运动而被压缩,同时积累在运动转换过程中以不断递减的方式获得的能量。
空气行程
开始/MAD:弹簧释放状态下的执行机构扭矩　　　 结束/MAC:弹簧压缩状态下的执行机构扭矩
弹簧行程
开始/MMC:弹簧压缩时扭矩　　　　　　　　　　 结束/MMD:弹簧释放时扭矩
用户可根据其具体要求,参考以下内容选定合
适的执行机构型号：
1、明确所操作阀门的最大扭矩值。
2、扭矩值加大25%-50%的设定安全系数。(具体视阀门类型及加工工艺)
3、根据提供的扭矩值,参阅扭矩表及相应的气压值,结合MMD和MAC间的最小值,得到的扭矩值应等于或超出所提供的扭矩
值。
4、扭矩值确定下来后,查找相应的型号即可。　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　SR系列弹簧复位式执行机构输出扭矩
