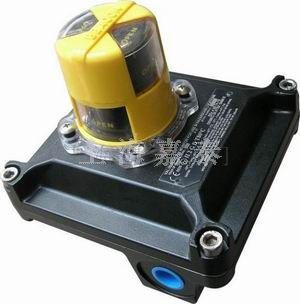

BF系列阀门限位开关箱

BF系列阀门限位开关箱



详细说明

BF系列防爆限位开关



BF系列阀门限位开关箱是自控系统中检测阀门状态的一种现场仪表,用以将阀门的开启或关闭位置以开关量(触点)的信号输出,被程控器接受或计算机寻访采样,确认后执行下一程序。该产品也可作为自系统中重要阀门联锁保护及远程报警指示之用。

技术要求

防爆标志:
防护等级:
触点容量:

环境温度:
接线端口:
旋转角度:

直线行程:

位置指示:
外形尺寸:
重 量:



ExdⅡBT4(隔爆型)
Ip65
6A/24VDC(直流)
10A/220VAC(交流)
-35℃~+70℃
2-G1/2″
0°~ 90°角行程
0°~ 180°(可调)
10~ 100mm(直行程)
特殊可定制
开—黄,关—红
152×152×146mm
约2.1Kg




工作原理
VLS系列阀门限位开关箱检测的阀位转角位移,通过同轴连接件或反馈杆使传动轴产生旋转,让凸轮触动微型开关,从而使开关组件的触点闭合或断开,通过接线端子向外部传送开关量信号,并通过指示器就地显示。

安装及使用
一、让阀门走到关的位置,调节红色凸轮,使
“关”开关有信号输出。
二、让阀门走到开的位置,调节黄色凸轮,使
“开”开关有信号输出。
三、让阀门来回走几次,确定限位开关信号通
断可靠。

安装及使用
※必须断电后开盖。
※隔爆型引入电缆护套外径Φ7~8mm,拧紧压紧螺母,使密封圈内径抱紧电缆的护套。
※不用的电缆引入装置必须堵封。
※用户安装使用和维护防爆限位开关时,必须遵守GB50058-92《爆炸和火灾危险环境电力装置设计规范》和GB3836.15-2000防爆标准的规定。
