液控蝶阀

液控蝶阀



液控蝶阀主要特点 ：

特点

1、主要由阀门、液压站、快关执行装置、PLC电控箱及行程反馈装置等组成；



2、精加工齿轮齿条式液压执行器，结构紧凑，运行平稳，安全可靠；



3、PLC智能电气控制系统，自动化程度高，可远程、本地控制系统；



4、采用国际知名品牌自动化元件，产品性能优越，质量可靠；



5、阀门正常启闭动力源一般由配套液压泵站提供，也可来源于现场液压源；



6、系统动力电源为380V，控制电源为AC220V、DC110V以及其他电源等级；



7、阀门采用三偏心多层次金属硬密封蝶阀，耐高温、启闭轻松，密封可靠
蓄能罐式液控缓闭金属密封止回阀和DX7K41X型蓄能罐式液控缓闭橡胶密封止回阀是我公司引进国外先进技术研制而成的新产品。

它兼有闸阀和止回阀的功能，具有较完善的液压系统和电气控制系统，即可现场操作，也可远距离操作能实现泵阀联锁程序控制及微机集中控制能取代重锤式液控蝶阀，主要将重锤势能变为流体蓄能，节省了长期运行支承重锤所耗的能量，改善了液压系统的保压性能阀门可以全开、全闭、半开、也可以快关和缓闭，能按用户实际要求设定程序，有效的防止生产破坏性水锤，保证管线安全运行，是一种理想的控制设备。

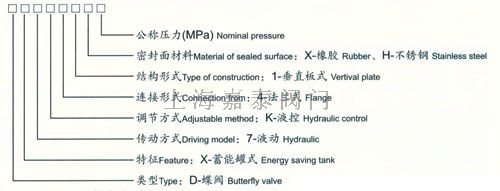

二、性能规范和型号意义

开阀时间 (S)   阀门通径 可调
≤1200 ≤1400
10-60 15-60
关阀时间(S) 快关 1.2-25 2.30
慢关 2-60 4-60
关阀角度 快关 65°±10°
慢关 25°±10°

三、 DX7K41H和DX7K41X型外形尺寸及连接尺寸

公称压力 PN(MPa) 公称通径 DN(mm) 主要连接尺寸
D D1 b L L1 L2 L3 L4
1.0 200 340 295 28       168 720
250 395 350 28       200 770
300 445 400 28       235 795
350 505 460 30 260 340 420 265 820
400 565 515 32 310 410 510 296 900
450 615 565 32 320 420 520 320 920
500 670 620 34 350 450 530 345 1010
600 780 725 36 400 565 640 414 1055
700 895 840 40 530 650 760 530.5 1070
800 1015 950 44 600 740 860 601.5 1130
900 1115 1050 46 668 820 950 664 1180
1000 1230 1160 50 728 900 1040 735 1240
1200 1455 1380 56 868 1070 1240 873 1250
0.6 1400 1630 1560 44 1000 1230 1430 957.5 1440
1600 1830 1760 48 1130 1400 1620 1097.5 1540
1800 2045 1970 50 1260 1550 1800 1212.5 1690
2000 2265 2180 54 1280 1700 1980 1347.5 1810
2200 2475 2390 60 1620 2040 2340 1660 2100
0.25 2400 2605 2540 38 1740 2070 2400 1687.5 2310
2600 2805 2740 40 1940 2270 2600 1887.5 2410
