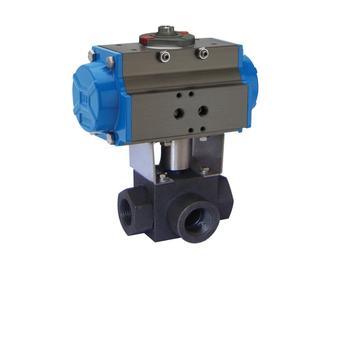

气动高压球阀
产品概述
上海嘉泰牌气动高压球阀是由锻钢高压阀体及活塞式气动执行器组成。气动高压球阀主要零部件经过专业厂家锻制，克服了铸钢阀门潜在的缺陷，在最大工作压力下能够保持其结构的抗压均匀性。气动高压球阀可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。主要适用于 水、油、气等非腐蚀性介质和酸碱腐蚀性介质。气动高压球阀广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
■ 主要技术参数
● 阀体
| 阀体形式 | 三段式锻造阀体 |
|---|---|
| 公称通径 | DN15～300mm、1/2"～12" |
| 公称压力 | 国标PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa；美标ANSI 150、300、600、900LB |
| 法兰标准 | ANSI、GB、JB、HG等 |
| 连接形式 | 法兰式、焊接式、螺纹式(适用于PN10MPa以内) |
| 阀盖形式 | 整体式 |
| 压盖型式 | 螺栓压紧式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
● 阀内件
| 阀芯形式 | O型球体阀芯 |
|---|---|
| 流量特性 | 快开特性 |
● 执行机构
| 执行器型号 | GT、SR、ST、AT、AW系列单(双)作用气动执行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -20～+90℃ |
| 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
注：如需详细执行器参数，请进入气动执行器页面进行查阅。
■ 主要性能指标
| 公称通径 DN(mm) | DN15～300mm、1/2"～12" |
|---|---|
| 允许压差(MPa) | ≤ 公称压力 |
| 动作范围 | 0～90° |
| 泄露量Q | 软密封为零泄露；金属密封符合ANSI B16.104 IV级标准 |
| 基本误差 | 带定位器：小于全行程的±2% |
| 回差 | 带定位器：小于全行程的2% |
■ 主要零件材料
| 零件名称 | 材料 | |||
|---|---|---|---|---|
| 阀体、阀盖 | WCB | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
| 球体 | 2Cr13 | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
| 阀杆 | 2Cr13 | 316L | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) |
| 阀座密封圈 | PTFE、碳素纤维＋PTFE、对位聚苯 | |||
| 螺柱、螺母 | 35 35CrMoA(B7) 45(2H) | 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) | ||
| 密封填料 | Ｖ型PTFE、柔性石墨 | |||
■ 主要性能规范
| 公称通径DN(mm) | DN15-300 | 1/2"～12" | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公称压力 | PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 25.0 | 150 | 300 | 400 | 600 | 900 | 1500 |
| 试验压力 | 强度试验 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24.0 | 37.5 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 38.4 |
| 密封试验 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 | 27.5 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 28.1 | |
| 低压气密试验 | 0.5～0.7 | |||||||||||||
| 适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) | |||||||||||||
