防爆气动球阀

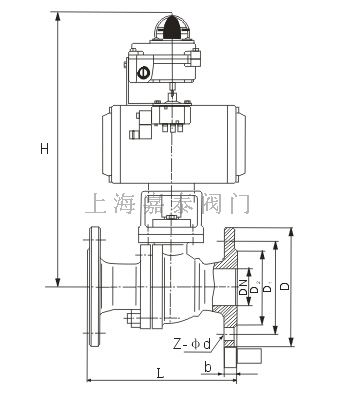

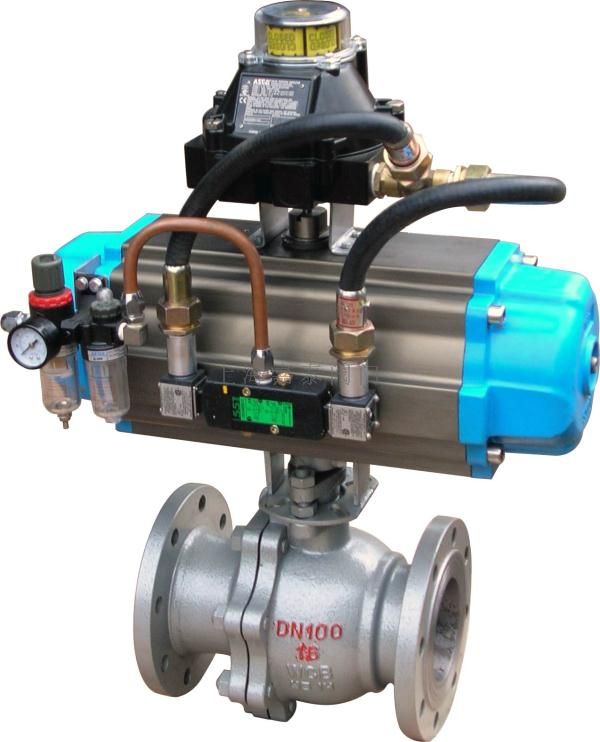

防爆气动球阀,防爆球阀专业生产厂家嘉阀阀门多年专业生产气动带手动防爆球阀,防爆气动球阀技术,品质保证,质量上乘,欢迎来电咨询产品价格价格、洽谈合作！ 　　气动带手动防爆球阀采用弹性密封圈结构设计，介质压力较小时，密封圈与球体的接触面积较小，故有较大的密封双压，确保可靠密封。气动带手动防爆球阀介质压力较大时，密封圈与球体接触面积增大，故密封圈能承受较大的介质推力而不会损坏。通过配置不同的控制附件，可实现遥控及调节功能。   气动带手动防爆球阀产品型号/技术参数： 阀类 传动方式 连结形式 结构形式 密封面 公称压力（MPa） 阀体材料 球阀 6-气动 6s-气动带手动 法兰式 浮动球直通 F-氟塑料 H-合金钢 PPL 1.6 2.5 4.0 6.4 按表内阀体 材料代号 公称通径DN（mm） 15-250 材料\\\\材料代号 C P R 主 要 零 件 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 球板 WCB 1Cr18Ni9Ti 1Cr18Ni12MoTi 阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi 密封圈 增强聚四氟乙烯 对位聚笨 填料 聚四氟乙烯 柔性石墨 适 用 工 况 适用介质 水、蒸汽、油品 硝酸类 醋酸类 适用温度 -28℃～300℃ 控制型式 双作用/单作用 作用型式 切断/调节 输入信号 电信号：0～10mA、-4～10mA 气信号20～100kPa 回信电压 AC220V/DC24V 工作介质 净化压缩压气 执行器 型号 GT系列、AW系列、 气源压力 0.4～0.7MPa   气动防爆球阀安装尺寸表： 公称通径DN（mm） 尺 寸（mm） 执行器型号 1.6MPa 2.5MPa H 4.0MPa L D D1 B Z-D L D D1 B Z-D L D D1 B Z-D H 15 130 95 65 14 4-14 130 95 65 16 4-14 200 130 95 65 16 4-14 200 可选配GTD/GTE、 AW/AWS、 系列执行器 20 140 105 75 14 4-14 130 105 75 16 4-14 204 140 105 75 16 4-14 204 25 150 115 85 14 4-14 140 115 85 16 4-14 215 150 115 85 16 4-14 210 32 165 135 100 16 4-18 165 135 100 18 4-18 240 180 135 100 18 4-18 240 40 180 145 110 16 4-18 165 145 110 18 4-18 264 200 145 110 18 4-18 264 50 200 160 125 16 4-18 203 160 125 20 4-18 274 220 160 125 20 4-18 360 65 220 180 145 18 4-18 222 180 145 22 8-18 379 250 180 145 22 8-18 390 80 250 195 160 20 8-18 241 195 160 22 8-18 389 280 195 160 22 8-18 450 100 280 215 180 20 8-18 305 230 190 24 8-23 416 320 230 190 24 8-23 480 125 320 245 210 22 8-18 356 270 220 28 8-25 542 400 270 220 28 8-25 650 150 360 280 240 24 8-23 394 300 250 30 8-25 572 400 300 250 30 8-25 670 200 400 335 295 26 12-23 457 360 310 34 12-25 600 550 375 320 38 12-30 720
