气动卫生级卡箍球阀

  气动三块式内螺纹、焊接、卡箍、接管焊接球阀（阀座F、N、P）压力PN16-64

技术规范

设计依据	GB标准	ANSI标准
设计标准	GB/12237	ANSIB16.34
试验和检验	JB/T9002	API598

※注：系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。

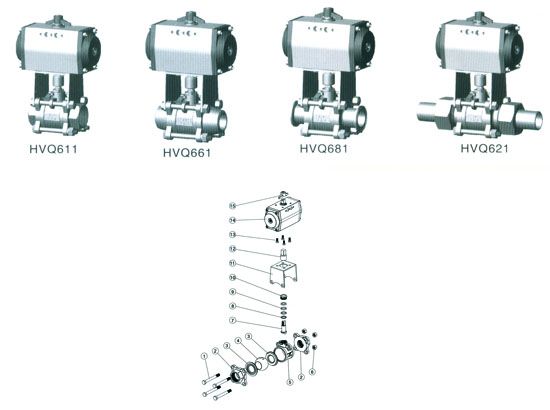

主要零件材质表

序号	零件名称	材质
1	螺栓	不锈钢 304
2	接头	不锈钢 CF8、CF8M
3	阀座	PTFE
4	球体	不锈钢 304、316
5	阀体	不锈钢 CF8、CF8M
6	螺母	不锈钢 304
7	阀杆	不锈钢 304、316
8	垫片	PTFE
9	填料	PTFE
10	压盖	不锈钢 304、316
11	连接支架	不锈钢 CF8
12	连接套	不锈钢 304
13	螺栓	不锈钢 304
14	气动执行器
15	位置指示器

※系列球阀主要零部件及密封圈的材质可根据实际工况条件或用户特殊要求设计选用。

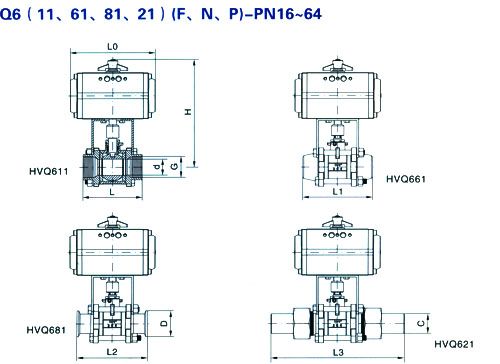

主要外形及连接尺寸AQ6(11、61、81、21)(F、N、P)-16-64

通径		外形连接尺寸										执行器型号
DN	in	d	1	G	11	12	D	13	C	10	H
15	1/2	15	73	1/2″	81	85	34	175	22	140/178	62/75	GTD52/GTE65
20	3/4	20	85	3/4″	92	100	50.5	190	28	140/178	62/75	GTD52/GTE65
25	1	25	91	1″	103	115	50.5	200	33	140/214	62/91	GTD52/GTE80
32	11/4	32	112	11/4″	123	130	50.5	230	40	164/214	75/91	GTD65/GTE80
40	11/2	40	120	11/2″	136	150	50.5			164/246	75/101	GTD65/GTE90
50	2	50	147	2″	155	180	64			190/295	91/112	GTD80/GTE100
65	21/2	65	168	21/2″	190	230	77.5			210/340	101/127	GTD90/GTE115
80	3	80	204	3″	220	260	91			247/398	112,139	GTD100/GTE125
