微型电动球阀
| 型号：A100-T50-S2-C | 阀体材料：304不锈钢 | 公称通径：50（mm） |
| 品牌：JTCN | 公称压力：1.5M Pa | 密封材料：EPDM |
| 工作温度：常温 | 连接方式：螺纹 | 加工定制：是 |
| 工作介质：水 |
阻然及杭低温塑料材质执行器外壳设计，执行器和阀体的一体化设计，极大地减小了外形体积，为在仪器仪表及小型设备上的使用提供了方便。
尺寸：2"
额定电压：DC12V/DC24V/AC110V-230V/AC/DC9-35V（供选择）
|
产品规格
|
1-1/4" / 1 1/2'' /2'' （可选）
|
|
最大工作压力
|
1.5MPa
|
|
流通介质
|
水、空气
|
|
额定电压
|
DC12V/DC24V/AC110V-230V/AC/DC9-35V
|
|
静态电流
|
≤80MA
|
|
开关的时间
|
≤5S
|
|
寿命
|
50000次
|
|
阀体材料
|
黄铜、黄铜镀镍、304、316（可选）
|
|
执行器材料
|
工程塑料
|
|
环境温度
|
-15℃～50℃
|
|
液体温度
|
2℃～90℃
|
|
手动方式
|
不带手动
|
|
线路控制方式
|
CR2 01/ CR202/CR3 03 /CR4 01 /CR501/CR703(可选)
|
|
阀球
|
304、316（可选）
|
|
垫座
|
PTFE
|
|
密封件
|
EPDM
|
|
阀开关指示窗
|
带
|

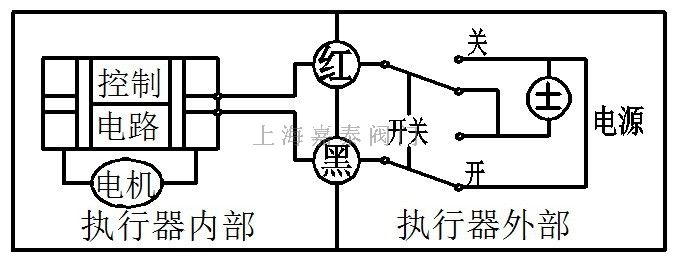

CR2-01（2 线控制）
1. 红线接通正极，黑线接通负极，阀门关闭，到位后执行器内部自动断电。
2. 黑线接通正极，红线接通负极，阀门打开，到位后执行器内部自动断电。
² 电压选配：DC5V/DC12V/DC24V
² 不得超过电压工作

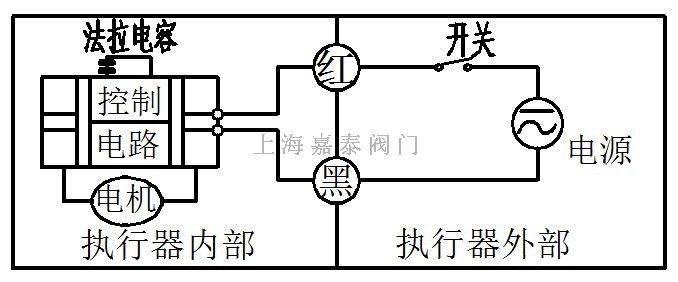

CR2-02 (2 线控制-断电复位）
1、红线接正极，黑线接负极。
2、当开关闭合，阀门打开，到位后执行器内部自动断电。
3、当开关断开，阀门关闭，到位后执行器内部自动断电。
² 电压选配：AC/DC9-35V
² 不得超过电压工作

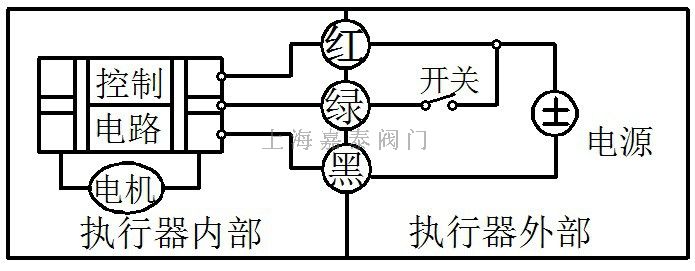

CR3-03（3 线控制）
1、红线、绿线接正极，与黑线接负极。
2、当绿线开关闭合，阀门打开，到位后执行器内部自动断电。
3、当绿线开关断开，阀门闭合，到位后执行器内部自动断电。
² 电压选配：DC12V，DC24V。
² 不得超过电压工作
CR4-01（4线控制，带反馈信号）
1、红线、黑线接负极, 白线，黄线接开关。
2、当开关闭合，阀门打开，到位后执行器内部自动断电。
3、当开关断开，阀门关闭，到位后执行器内部自动断电。
² 电压选配：AC/DC110V-230V
² 不得超过电压工作

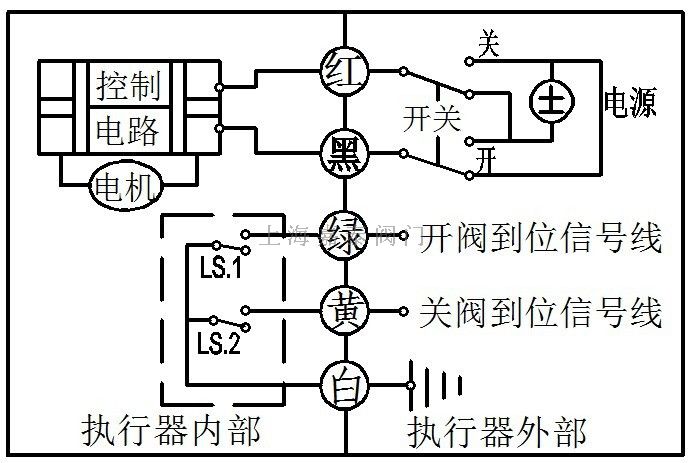

CR5-01（5线控制，带反馈信号）
1、红线接通正极，黑线接通负极，阀门全关并保持。
2、黑线接通正极，红线接通负极，阀门全开并保持。
3、绿线和白线接阀门全开信号线。
4、黄线和白线接阀门全关信号线。
² 电压选配：DC5V/DC12V/DC24V
² 不得超过电压工作
l 反馈带载能力：1、最大电压DC36V，AC220V;2、最大电流为0.4A.

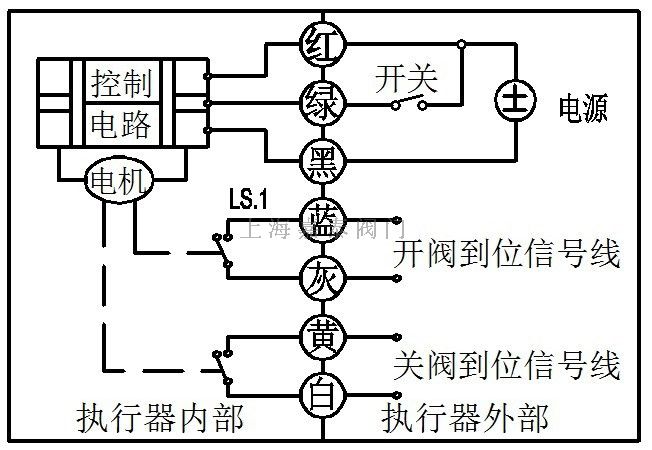

CR7-03（7线控制）
1、红线、绿线接正极，与黑线接负极。
2、当绿线开关闭合，阀门打开，到位后执行器内部自动断电。
3、当绿线开关断开，阀门闭合，到位后执行器内部自动断电
4、蓝线和灰线接阀门全开信号线。
5、黄线和白线接阀门全关信号线。
² 电压选配：电压选配：DC12V，DC24V。
² 不得超过电压工作
