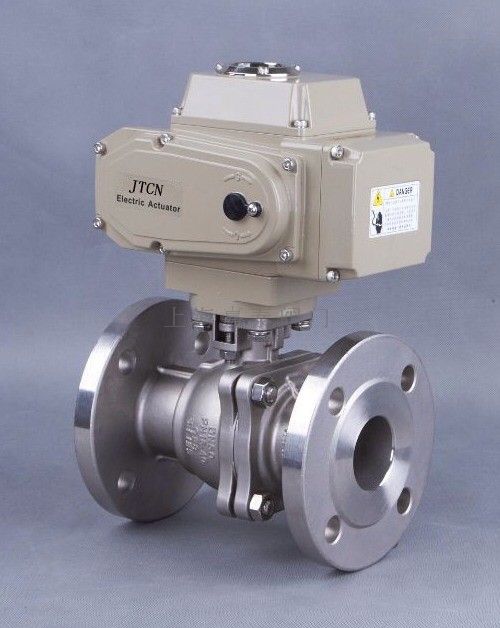

新型电动球阀

新型电动球阀

用　　途>
电动球阀是一种转角为90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。配用HQ/TQ电动执行器引配欧洲技术、西德欧姆龙等高性能执行机构。产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。
球阀旋转90°即可全关全开，与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。

技术参数

公称通径DN(mm) DN15～DN400
公称压力 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度 -40～+180℃ -40～+350℃
泄漏量 0 符合ANSIB16.104 5级标准
球体转角 90°
阀体材制质 A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料 聚四氟乙烯(常温)、特制PPL(高温)

主要外形尺寸
公称通径DN(mm) 尺寸(mm)
L D D1 D2 b f n-d
15 108 95 65 45 14 2 4-14
20 117 105 75 55 14 4-14
25 127 115 85 65 14 4-14
32 140 135 100 78 16 4-18
40 165 145 110 85 16 3 4-18
50 178 160 125 100 16 4-18
65 190 180 145 120 18 4-18
80 203 195 160 135 20 8-18
100 305 215 180 155 20 8-18
125 256 245 210 185 22 8-18
150 394 280 240 210 24 8-23
200 457 335 295 265 26 12-23
250 533 405 335 320 30 12-25

订货须知　1.产品型号与名称 2.公称通径DN及额定流量系数KV 3.公称压力和压差 4.流量特性 5.阀体和阀内组件材料 6.适用温度 7.是否带附件 8.控制信号是4-20mA电流或1-5v电压信号
感谢您访问我们的网站，如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！



产品概述

Q941型电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。

执行标准

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。




产品概述

      新型电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。

执行标准

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
电动球阀技术参数和性能

CH系列执行机构技术参数
阀体参数
电源
AC200/220V，50/60Hz
公称通径
DN10～300mm
输出力矩
50N·M～2000N·M
公称压力
PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围
0～90° 0～360°
泄漏量
软密封:零泄漏
硬密封:≤额定流量的10-5
动作时间
15秒/30秒/60秒
执行机构
可另配PSQ、HQ、UNIC、361RS
等系列电子式电动执行机构
保护装置
过热保护
流量特性
快开特性
环境温度
-30°～60°
可调范围
DN10-80
DN100-300
250:1
350:1
手动操作
同附带手柄操作
基本误差
±1%
限位
电气、机械二重限位
死区
≤1%
防护等级
相当于IP-65
回差
≤1%
位置测量
可选装开关或电位计
适用温度
密封面
驱动电机
8W/E
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
进线接口
PE1/2〞进线线锁

试验压力
（Mpa）
公称压力（Mpa）
压力级（class）
JIS(Mpa)
1.6
2.5
4.0
6.4
10.0
150
300
600
10K
20K
强度试验
2.4
3.8
6.0
9.6
15.0
3.1
7.8
15.3
2.4
3.8
密封试验
1.8
2.8
4.4
7.0
11.0
2.2
5.6
11.2
1.5
2.8
气密试验
0.5～0.7

主要零件材质
零件名称
材 料
阀体
WCB
ZG1Cr18Ni9Ti
CF8
(304)

CF3
(304L)
ZG1Cr18Ni12Mo2Ti
CF8M(316)
CF3M
(316L)
球体、阀杆
2Cr13
1Cr18Ni9Ti
0Cr19Ni9
(304)
00Cr19Ni11
(304L)
1Cr18Ni12Mo2Ti
0Cr17Ni12Mo2
(316)
00Cr17Ni12Mo2
(316L)
密封圈
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨
适用介质
水、气体、蒸汽、油品等
硝酸等腐蚀性介质
强氧化性介质
醋酸等腐蚀介质
尿素等腐蚀性介质



产品概述

Q941型电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。

执行标准

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。




零件名称
材 料
阀体
WCB
ZG1Cr18Ni9Ti
CF8
(304)

CF3
(304L)
ZG1Cr18Ni12Mo2Ti
CF8M(316)
CF3M
(316L)
球体、阀杆
2Cr13
1Cr18Ni9Ti
0Cr19Ni9
(304)
00Cr19Ni11
(304L)
1Cr18Ni12Mo2Ti
0Cr17Ni12Mo2
(316)
00Cr17Ni12Mo2
(316L)
密封圈
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨
适用介质
水、气体、蒸汽、油品等
硝酸等腐蚀性介质
强氧化性介质
醋酸等腐蚀介质
尿素等腐蚀性介质







用　　途>
电动球阀是一种转角为90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。配用HQ/TQ电动执行器引配欧洲技术、西德欧姆龙等高性能执行机构。产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。
球阀旋转90°即可全关全开，与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。

技术参数

公称通径DN(mm) DN15～DN400
公称压力 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度 -40～+180℃ -40～+350℃
泄漏量 0 符合ANSIB16.104 5级标准
球体转角 90°
阀体材制质 A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料 聚四氟乙烯(常温)、特制PPL(高温)

主要外形尺寸
公称通径DN(mm) 尺寸(mm)
L D D1 D2 b f n-d
15 108 95 65 45 14 2 4-14
20 117 105 75 55 14 4-14
25 127 115 85 65 14 4-14
32 140 135 100 78 16 4-18
40 165 145 110 85 16 3 4-18
50 178 160 125 100 16 4-18
65 190 180 145 120 18 4-18
80 203 195 160 135 20 8-18
100 305 215 180 155 20 8-18
125 256 245 210 185 22 8-18
150 394 280 240 210 24 8-23
200 457 335 295 265 26 12-23
250 533 405 335 320 30 12-25

订货须知　1.产品型号与名称 2.公称通径DN及额定流量系数KV 3.公称压力和压差 4.流量特性 5.阀体和阀内组件材料 6.适用温度 7.是否带附件 8.控制信号是4-20mA电流或1-5v电压信号
感谢您访问我们的网站，如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！

用　　途>
电动球阀是一种转角为90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。配用HQ/TQ电动执行器引配欧洲技术、西德欧姆龙等高性能执行机构。产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。
球阀旋转90°即可全关全开，与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。

技术参数

公称通径DN(mm) DN15～DN400
公称压力 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度 -40～+180℃ -40～+350℃
泄漏量 0 符合ANSIB16.104 5级标准
球体转角 90°
阀体材制质 A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料 聚四氟乙烯(常温)、特制PPL(高温)

主要外形尺寸
公称通径DN(mm) 尺寸(mm)
L D D1 D2 b f n-d
15 108 95 65 45 14 2 4-14
20 117 105 75 55 14 4-14
25 127 115 85 65 14 4-14
32 140 135 100 78 16 4-18
40 165 145 110 85 16 3 4-18
50 178 160 125 100 16 4-18
65 190 180 145 120 18 4-18
80 203 195 160 135 20 8-18
100 305 215 180 155 20 8-18
125 256 245 210 185 22 8-18
150 394 280 240 210 24 8-23
200 457 335 295 265 26 12-23
250 533 405 335 320 30 12-25

订货须知　1.产品型号与名称 2.公称通径DN及额定流量系数KV 3.公称压力和压差 4.流量特性 5.阀体和阀内组件材料 6.适用温度 7.是否带附件 8.控制信号是4-20mA电流或1-5v电压信号
感谢您访问我们的网站，如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！

用　　途>
电动球阀是一种转角为90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。配用HQ/TQ电动执行器引配欧洲技术、西德欧姆龙等高性能执行机构。产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。
球阀旋转90°即可全关全开，与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。

技术参数

公称通径DN(mm) DN15～DN400
公称压力 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度 -40～+180℃ -40～+350℃
泄漏量 0 符合ANSIB16.104 5级标准
球体转角 90°
阀体材制质 A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料 聚四氟乙烯(常温)、特制PPL(高温)

主要外形尺寸
公称通径DN(mm) 尺寸(mm)
L D D1 D2 b f n-d
15 108 95 65 45 14 2 4-14
20 117 105 75 55 14 4-14
25 127 115 85 65 14 4-14
32 140 135 100 78 16 4-18
40 165 145 110 85 16 3 4-18
50 178 160 125 100 16 4-18
65 190 180 145 120 18 4-18
80 203 195 160 135 20 8-18
100 305 215 180 155 20 8-18
125 256 245 210 185 22 8-18
150 394 280 240 210 24 8-23
200 457 335 295 265 26 12-23
250 533 405 335 320 30 12-25

订货须知　1.产品型号与名称 2.公称通径DN及额定流量系数KV 3.公称压力和压差 4.流量特性 5.阀体和阀内组件材料 6.适用温度 7.是否带附件 8.控制信号是4-20mA电流或1-5v电压信号
感谢您访问我们的网站，如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！



用　　途>
电动球阀是一种转角为90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。配用HQ/TQ电动执行器引配欧洲技术、西德欧姆龙等高性能执行机构。产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。
球阀旋转90°即可全关全开，与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。

技术参数

公称通径DN(mm) DN15～DN400
公称压力 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度 -40～+180℃ -40～+350℃
泄漏量 0 符合ANSIB16.104 5级标准
球体转角 90°
阀体材制质 A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料 聚四氟乙烯(常温)、特制PPL(高温)

主要外形尺寸
公称通径DN(mm) 尺寸(mm)
L D D1 D2 b f n-d
15 108 95 65 45 14 2 4-14
20 117 105 75 55 14 4-14
25 127 115 85 65 14 4-14
32 140 135 100 78 16 4-18
40 165 145 110 85 16 3 4-18
50 178 160 125 100 16 4-18
65 190 180 145 120 18 4-18
80 203 195 160 135 20 8-18
100 305 215 180 155 20 8-18
125 256 245 210 185 22 8-18
150 394 280 240 210 24 8-23
200 457 335 295 265 26 12-23
250 533 405 335 320 30 12-25

订货须知　1.产品型号与名称 2.公称通径DN及额定流量系数KV 3.公称压力和压差 4.流量特性 5.阀体和阀内组件材料 6.适用温度 7.是否带附件 8.控制信号是4-20mA电流或1-5v电压信号
感谢您访问我们的网站，如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
