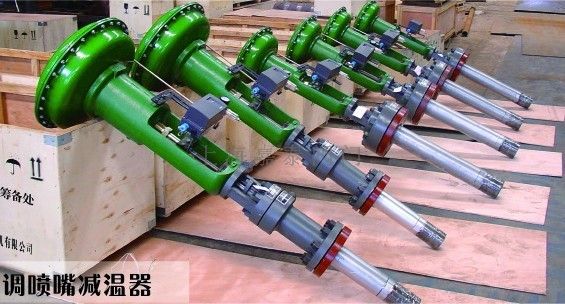

气动喷嘴调节阀
.gif)

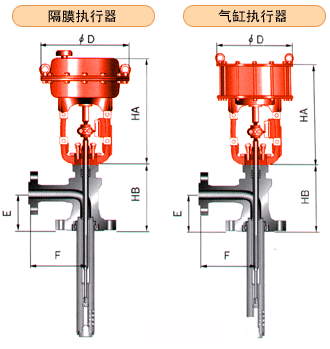

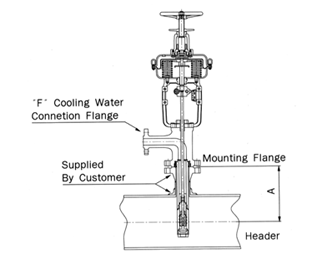

气动阀门类型 多喷咀喷水减温器 主汽流量缩比 直到 40 : 1 ( on coolant flow) 压降 最大流量 可以忽略 最小流量 可以忽略 Velocity Limits 最大流量 254m/sec(833ft/sec) 最小流量 9.14m/sec(30ft/sec) 距离 4,877 ~ 12,192 mm (192~480 inch) 水压 Min. Over Line Pressure Max. Flow 蒸汽管线压力 +4.2 ~140.6 kgf/㎠ (+60~2,000psi) 最小残余过热 -9.5℃ ( +12℉) 温度控制允许偏差 ±12℃ ( ±10℉) 主联箱管尺寸 150 ~ 600A ( 6"~ 24") 适用级别 ANSI 600 ~ 2500Lb 最大温度 ±538℃ ( +1,000℉) Orientation of Main Header Line 垂直或水平 尺寸/Cv 1.5"×3"/0.5~5.0 2.5"×4"/0.5~10.0 端部连接 >冷却水 法兰 联箱 法兰 冷却关断 泄漏率(标准) ANSI B 16.104/FC170-2 Class IV 选件 : Class V 材质 本体 SCPH2(A217 WC6), SCPH31(A217WC9), SCS14A(A351CF8M), 等. Cage SUS416(A582 TY 416), SUS630(A564 TY 630), SUS310(A276 TY 310), Inconel, 等. Plug SUS630(A564 TY 630), SUS310(A276 TY 310), 等. Orifice SUS410(A476 TY 410), SUS420(A276 TY 420), 等. 填料 石墨等 垫圈 带石墨过滤器螺旋304 3"(75mm)安装法兰尺寸 主联箱 尺寸 A' 尺寸 (mm) (mm) 6 150 323.8 8 200 304.8 10 250 304.8 12 300 330.2 14 350 345.9 16 400 396.7 18 450 396.7 20 500 422.1 24 600 472.9 - 尺寸 J 3 φ D 365 450 HA 436 527 HB 214 224 E 152 152 F 229 229 说明: 1. 上述没有的产品请咨询我公司。 2. 上述参数有可能改变，各尺寸请参考最终确认图。 3. 带手轮可选件顶装和侧装。
