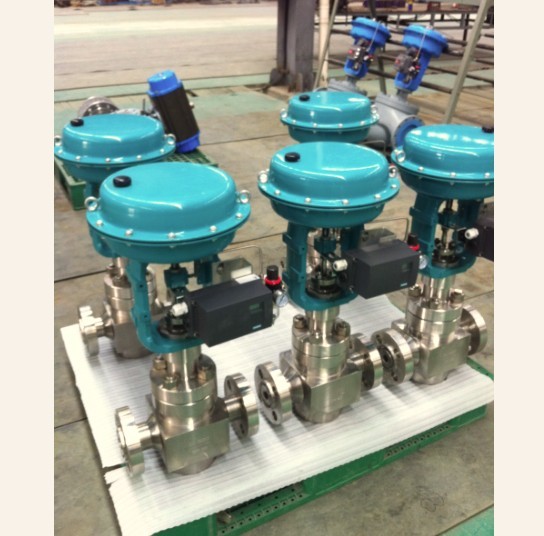

气动多级调节阀
ZHJT多级调节阀采用的是多级笼式套筒阀芯或轴流迷宫型阀芯，多级减压，完全控制流过阀内的介质的流速，大幅度的降低了高压气体或者蒸汽在阀内产生的噪音，稳定的多级别降压有效使液体不会产生气蚀，是使用在高压介质场所性能稳定的控制阀，可选择多弹簧气动薄膜机构或电动执行机构等。
标准规格
阀体型式：直通锻造阀体
阀芯型式：多级节流阀芯
公称通径：DN20~200 NPS 3/4〞~ 8〞
公称压力：PN160 ~ 420 CLASS 900LB ~2500LB
连接方式：法兰：FF、RF、MF、RTJ
焊接：SW、BW
阀盖形式：标准型（-5℃~230℃）、
散热片型（-45℃~大于230℃场合）、
低温加长型（-196℃~ -45℃）
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫：金属夹石墨密封垫
执行机构：气动：多弹簧薄膜执行机构 、活塞式执行机构
电动：3810L系列智能型执行机构、PSL系列智能型执行机构
表面涂漆：绿色 丙稀酸聚胺酯磁漆
型号编制
| Z | 执行机构 | H | 结构形式 | -公称压力 | 阀体材质 | 公称通径 |
| Z系列调节阀 | J:气动薄膜执行机构 H:气动活塞执行机构 R:电动3810L执行机构 D:电动PSL执行机构 |
H直行程 |
D:多级套筒调节阀 |
PN160=160 CL1500LB=1500 LB |
C=A105 |
DN25= DN25 |
| 如：Z型气动薄膜多级套筒调节阀，压力PN160，阀体材料为A105，公称通径DN50，型号为：ZJHD-160 DN50 | ||||||

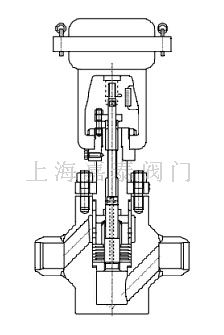

◆ 高压差范围内连续调节
◆ 采用多级节流介质逐渐减压，每级压降都在汽化压力之上，抗汽蚀，噪音低。
◆ 阀芯采用非平衡式结构，锥面密封，密封效果好。
◆ 套筒结构为多孔笼式，严格按所需调节特性排列，调节性能好。
◆ 阀芯上下均设有导向，调节平衡，无振动，自清能力强。
◆ 密封面堆焊硬质合金，阀芯（杆）表面喷涂硬质合金材料，耐冲蚀，寿命长。
应用◆ 锅炉给水旁路作为启动或低负荷运行时候给水调节。
◆ 给水再循环旁路调节（最小流量调节阀）。
◆ 高压旁路喷水减温，过热器喷水减温。
◆ 其他高压差环境下介质调节。

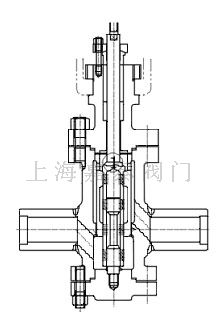

◆ 介质轴向流动，经过多级节流盘逐渐降压，在承受大压差时抗汽蚀，降噪音。
◆ 阀芯可设计为平衡事和非平衡式，平衡式在平衡孔处设有密封圈。
◆ 阀座为锥形密封面，在阀门关闭时，实现可靠密封。
◆ 密封面堆焊硬质合金，阀芯（杆）表面喷涂硬质合金材料，耐冲蚀，寿命长。
应用
◆ 汽机高压内、外缸导管，主调节阀等疏水。
◆ 汽机中压缸、中压调节阀、低压缸以及各抽气系统疏水。
◆ 锅炉过热器喷水减温。
◆ 高压旁路、各种减温系统高压差喷水。
◆ 给水再循环、给水旁路阀、定期排污系统等。
◆ 其他高压差环境下介质调节。
注：如需详细的结构尺寸和内件材料等，请提供详细的技术参数致电上海嘉泰阀门制造有限公司。
