轴流式调节阀

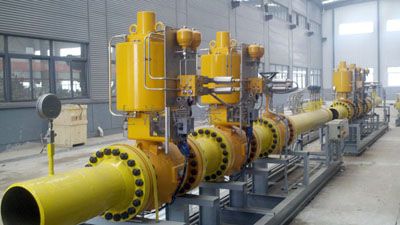

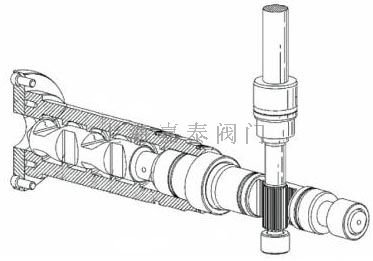

轴流式调节阀上海嘉泰对控制阀的开发研究和现场应用已经有三十多年的历史。上海嘉泰控制阀是高质量的机械设计与对现场需要深刻领会的结晶，它广泛应用在石油和天然气的生产和加工行业，以及几乎所有油气产品的运输、分配和储存工艺系统中。“轴流”是指流体到控制区以前在阀的内体和外体之间有一轴向对称的流道。轴流式阀门最初设计用于电力发电厂，在2003年初期已开始生产给个行业使用。上海嘉泰认识到轴流原理的突出优点，在2005年将它应用于控制阀的设计，并且在应用于石油和天然气工业上的轴流式阀门的设计和开发。上海嘉泰轴流式控制阀广泛应用于世界各地的油气生产全过程：生产、处理、运输、储存和分配。流体介质从原油到炼厂产品，从高油气比的多相流体到高含砂的天然气，以及从饮用水到腐蚀性强、杂质含量高的生产污水。上海嘉泰已向原油处理厂、液化天然气厂、天然气储存站、调压站、压缩机站和泵站提供了控制阀。配置有气缸活塞执行机构的轴流式快速切断阀，在高集成压力保护系统(HIPPS)中用于保护低压力等级避免超压，通过切断压力界面来避免超压。公称通径12’ ≤以下的都可在1秒内快速切断，公称通径36’ ≤以下的都可在2秒内快速切断且不会对介质造成紊乱、冲击等。
AF-W 窗口轴流式套筒
|
型 号 |
AF-W |
|
结构特点 |
采用窗口式调节套筒，具备高精度等百分比和线性的流量特性，以及满足大流通能力所需的流量特性 |
|
阀体材质 |
ASTM LCC/LCB |
|
等百分比流量特性窗口 |
|
|
线性流量特性窗口 |
|
2) AF-H1 单级打孔套筒
|
型 号 |
AF-H1 |
|
结构特点 |
采用小孔式调节套筒，具备高精度等百分比和线性的流量特性，除了对气体介质有一个较好控制外，还可以降低噪音级数 |
|
阀体材质 |
ASTM LCC/LCB |
|

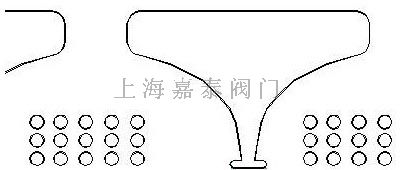

线性流量特性分布的小孔套筒 |
|
|
等百分比流量特性分布的小孔调节套筒 |
|
3) AF-H2/H5 二级打孔套筒至五级打孔套筒
|
型 号 |
AF-H2/H5 |
|
结构特点 |
采用小孔式多级调节套筒，最高可达5级降压，将压力与噪音有效的分配到每一级的套筒上 |
|
阀体材质 |
ASTM LCC/LCB |
|
线性流量特性分布的小孔套筒 |
|
|
等百分比流量特性分布的小孔调节套筒 |
|
4) AF-N2/N5 二级串行至五级串行阀芯
|
型 号 |
AF-N2/N5 |
|
结构特点 |
采用串级阀芯，适用于ANSI1500以上，即便是高含沙天然气或原油都可以轻易通过 |
|
阀体材质 |
ASTM LCC/LCB |
|
等百分比流量特性的串级阀芯 |
|
