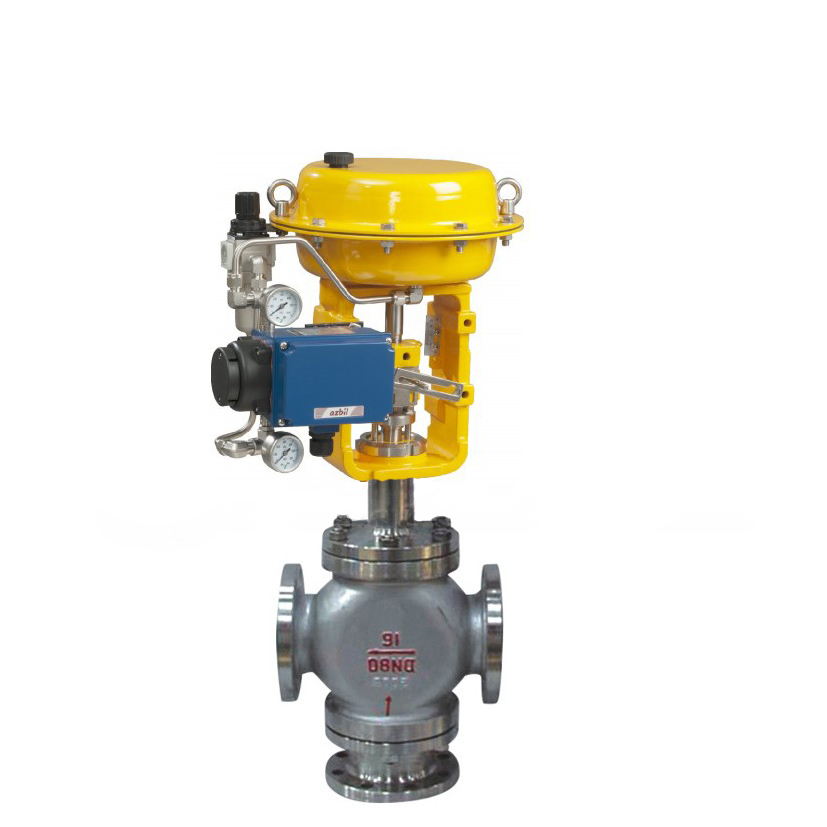

ZX型新系列气动薄膜三通调节阀

ZX型新系列气动薄膜三通调节阀



        ZX型新系列气动调节阀采用圆筒型薄壁窗口形阀芯导向,不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构。具有结构简单、重量轻、体积小、拆装方便等优点。广泛应用于控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。
    本系列产品有三通合流及三通分流两种。公称压力有1.6、4.0、6.4MPa;阀体口径范围DN25~200。适用流体温度由-60℃~+450℃。泄漏量标准Ⅳ级。流量特性有直线、抛物线两种。
产品特点:
·流体对阀芯作用方向都处于流开状态,故阀能稳定工作。
·除上阀盖处衬套导向外,阀芯侧面与阀座内表面也有导向作用,导向面积大,工作可靠。
·执行机构采用多弹簧结构,高度减小30%,重量减轻30%。
阀体材质:

阀体、阀盖:HT200 ZG230~450 ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti
波 纹 膜 片:丁腈橡胶夹增强涤纶织物
填 料:聚四氟乙烯、柔性石墨
弹 簧:60si2Mn
膜 盖:A3
推杆、阀杆:2Cr13、1Cr18Ni9Ti
衬 套:2Cr13
垫 片:橡胶石棉板、10、1Cr18Ni9石棉缠绕垫片

公称通径 DN (mm)

25

32

40

50

65

80

100

125

150

200

额定流量

系数 (KV)

合流

8.5

13

21

34

53

85

135

210

340

535

分流

8.5

13

21

34

53

85

135

210

340

535

可用合流结构替代

额定行程 L (mm)

16

25

40

60

膜片有效面积 Ae (c m 2 )

280

400

600

1000

公称压力 PN (MPa)

1.6 4.0 6.4

固有流量特性

直线、抛物线

固有可调比 R

30

工作温度 t( ℃ )

普通型:铸铁 -20 ~ 200 铸钢 -40~250 铸不锈钢 -60 ~ 250

散热型:铸钢 -40 ~ 450 铸不锈钢 -60~450

两种介质温度差 t( ℃ )

铸铁≤ 150 铸钢、铸不锈钢≤ 200

信号范围 Pr(kPa)

40~200

气源压力 Ps(MPa)

0.14~0.4

允许泄漏量

10 -4 X 阀额定容量

允许压差△ P(MPa)

0.86

0.75

0.48

0.31

0.27

0.18

0.11

0.12

0.09

0.05


*本产品性能指标贯彻GB/T4213-92标准





公称通径

25

32

40

50

65

80

100

125

150

200

A

282

306

306

306

394

394

394

498

498

498

H 1

PN16

121

130

140

153

178

190

200

260

320

360

PN40

130

140

150

160

185

200

220

280

320

380

PN64

160

170

180

200

230

250

282

310

430

480

H

普通型

PN16

PN40

490

480

540

580

710

730

750

895

1005

1045

PN64

560

561

596

630

760

798

876

892

1200

1263

高温型

600

615

650

670

850

870

900

1040

1330

1370

重量 (kg)

普通型

PN16

PN40

21

23

33

36

64

72

92

155

193

286

PN64

25

28

40

45

74

85

112

180

243

336

高温型

重量增加 (5-10) %
